干货，关于Nortek设备使用中常见的一些问题 -------蛟龙系列



鉴于很多客户在使用我司设备时经常遇到一些共性问题，现特进行总结归纳，并给出相应的建议，便于各位老师、专家更好的使用设备。

上一篇文章中对小威龙系列设备进行了总结，这篇文章主要针对蛟龙系列设备进行相关问题的归纳，其他系列的设备在后续的文章中会逐步推出。

4 |1 n1 u3 \  k2 G" k  G写在前面叨叨几句关于蛟龙系列产品的肺腑之言。坦白讲，我们的蛟龙系列产品集合了阔龙（平均测流）、浪龙（实时波浪+平均测流）产品的所有功能，同时新增的声学宽带观测技术可支持16hz的高频测流（burst）功能，可满足大部分湍流观测需求。所以，在应用方面，蛟龙可适用绝大多数野外观测项目，包括平均流（大小潮），湍流，波浪，海冰，潮汐观测，生物探测等。与此同时，蛟龙系列的产品是按需购买功能，后期还可购买其他观测功能，拓展性极强。蛟龙系列产品刚使用时会有一些功能很难理解，但熟悉之后就会发现其交互性、拓展性和操作性非常具有人性化。现在对蛟龙系列产品的功能做出简单的介绍和分类，以便各位老师、专家了解。

• 平均流观测

  . w/ n8 r" ^1 y. E& q9 m

蛟龙系列所有产品均可进行平均流观测，剖面范围最大可达1000米（Signature 55）。

' @/ P9 e0 C" k  Q; K& d

• 湍流观测（Burst功能）
  . n+ ]  Z; G; `' d. p2 n! E


Signature1000/500：均可进行高频采样的湍流观测，其中Signature1000最大可达16hz、Signature500为8hz采样频率，流速精度可在线评估，有助于提高观测质量。详细参数可参见下表。

频率	剖面范围	层厚	最大层数	最大采样率	流速精度
55KHz	1000m(55k)600m(75k)	5-20m	200	1Hz	0.1cm/s
100KHz	400m	3-15m	200	1Hz	0.1cm/s
250KHz	200m	1-8m	200	3Hz	0.1cm/s
500KHz	60m(burst)70m(average)	0.5-4m	256(burst)200(average)	8Hz(4Hz with 5 beams)	0.1cm/s
1MHz	25m(burst)30m(average)	0.2-2m	256(burst)200(average)	16Hz(8Hz with 5 beams)	0.1cm/s

• 波浪观测
  9 F$ f3 u( m" W3 f3 X) ]
  7 w8 q- M7 K7 M" o

Signature1000/500/250 均可进行波浪观测，通过Nortek独创的AST（声学表面跟踪技术，同浪龙相同）可实现波高、周期、波向、能量谱等波浪参数的观测，其中AST采样频率最大可达8Hz。同时可附加Prolog功能实现波浪参数的实时传输。

• 海冰观测
  . _. p" j# S( U% F  G! P4 R! H


Signature500/250均可进行海冰观测，包括冰层厚度、速度和方向等参数。

• HR高分辨率观测

  9 {' P& ?$ ?/ T4 _5 Y5 e

Signature1000可进行第五波束（垂直波束）的高分辨率垂向流观测，最小层厚为2厘米，最大剖面范围为8米，其中剖面范围*流速范围<3.0m2/s。

• 生物回声探测
  4 v1 `. R; N4 x/ p
  : p5 M+ Y/ o  S7 o


Signature500/100可进行生物回声探测。中心波束作为生物回声探测器，获取高精度生物量测量值。

• AHRS选项
  4 _$ ]0 q) u" O! |, h/ J% W
  1 Q' Q( z- P$ K/ x3 X) O

蛟龙系列所有产品均可选配AHRS三轴加速度计，可高精度测量设备的自身运动。应用于锚系或潜标系统中，可有效提高流速测量精度。

• AD2CP并行模式
  ( A; t9 `' f4 i  e
  ' [7 \  V, r) h% ^7 z+ p- z8 z

& d+ P9 r- n2 j蛟龙系列独创的并行模式有两层含义，其一为布放工作时可选不同的工作方式共同运行，工作原理如下图所示：

其二为同一设备可使用两种不同的声学频率工作，如signature55，可选75k与55k两种频率共同工作（分别对应600m细分层（fine）和1000m（coarse）大分层），原理如下所示：

详细的说明和使用方式在后续的操作说明中有近一步介绍。
( M" S% }( x* U; I# H
3 O! ?3 ?5 m) E4 W: B6 t) V. v2 ~* h
( m# d1 G: V1 f- _: O( x7 D
" \( L# _9 E7 W- ~2 i. j$ a. E+ N使用说明
7 G/ Z( [1 [( U' d, J

• 设备与电脑进行通讯
  , J" Z0 Z5 K7 _, `0 Y: \


通过使用专用的网络处理器实现了网络连接，并且需要连接外部电源电缆。需要注意的是网络电缆通电，同时也驱动其他电子器件工作了。1）将测试电缆连接到仪器且接通外部供电电缆。LED 灯会变亮。2）可以直接连接到网络接口或者通过路由器连接。3）如果使用的电脑网络接口有状态灯，通过观察网络接口处的绿灯确保连接正常。如果状态灯没有亮，可以参照Troubleshoot 手册。

配电分布。通过网口电缆连接仪器时，需要电缆供电。所有处理器系统都需要供电，如果通过串口或者外部电缆供电，网络处理器不能工作

• 网络连接

  , j) A8 Z$ q9 G& a4 c. D

使用网络接口是一定要使用外部供电。确保电缆正确的连接到网络接口。如果仪器上的LED，PC网络口或者路由器灯在正常模式下不亮，参照先前部分或者Troubleshoot 手册。1）在电脑任务栏通知区域查看网络连接状态。截图显示的即是建立的本地连接。（IP 地址为自动获取,即DHCP方式）

2）打开配置软件，点击Connect后运行查找IP地址。这将会产生一个Windows窗口，里面列举出所有在局域网上的仪器。可能会花几分钟的时间去查找新连接的仪器。这是由于IP地址的分配需要一定的时间(Appendix中有更为详细的信息)。如果仪器没有在列表中显示，等待大于90秒钟时间或者再次点击Discover。电脑与仪器建立连接后，会在列表中以白色背景出现。如果仪器在列表中以红色背景出现，将不能通信。3）选择与仪器相同的序列号并点击Connect。多个仪器同时出现时，为了区分仪器，可以给每一个仪器分配一个合适的昵称。

. K' v  c/ O' s1 W$ F8 _! X" z0 D

• 串口连接（串口连接只能进行命令控制，并且需串口线单独供电）
  1 ~* V  o( c1 f1 ?! l% s+ H7 b3 B) S

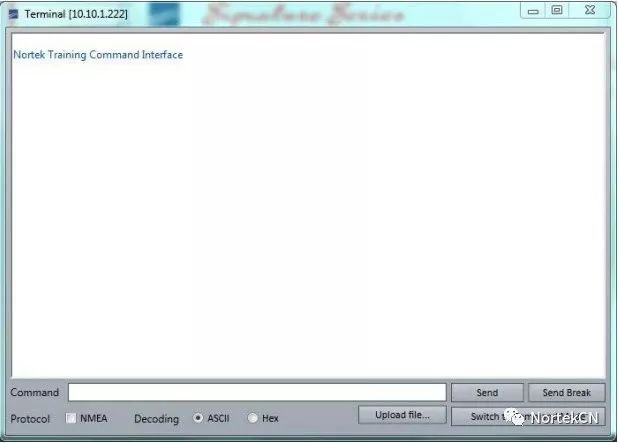

打开配置软件，勾选Serial port 选择相应的串口和波特率，串口信息可通过设备管理器查看，波特率一般默认为9600。通过串口连接之后进入命令窗口，如下图所示。具体的命令可参考蛟龙系列的集成手册。可点击“send break”来检测连接是否正常。正常会返回设备信息字符串：（蛟龙系列集成手册链接：https://pan.baidu.com/s/1M-Q0kc038uqJSiqK3D8-OQ   提取码：oi4a）

Signature55 - NORTEK AS.

Version 2156 (Sep 19 2014 12:19:16)

COMMAND MODE

OK

. J1 D( s; D+ n

• 设置向导
  0 N' s0 }( w; U: C: d1 B

  8 @: v2 U, U! ^: c

蛟龙系列产品的设置方式请参考该文件，蛟龙操作手册链接：https://pan.baidu.com/s/1A3bptsmrEAWjklhbtaertg     提取码：u7iq
