声学波浪流速剖面仪（Acoustic Waves and Currents）

声学波浪流速剖面仪
) M8 S& m5 g2 i& t! _Acoustic Waves and Currents

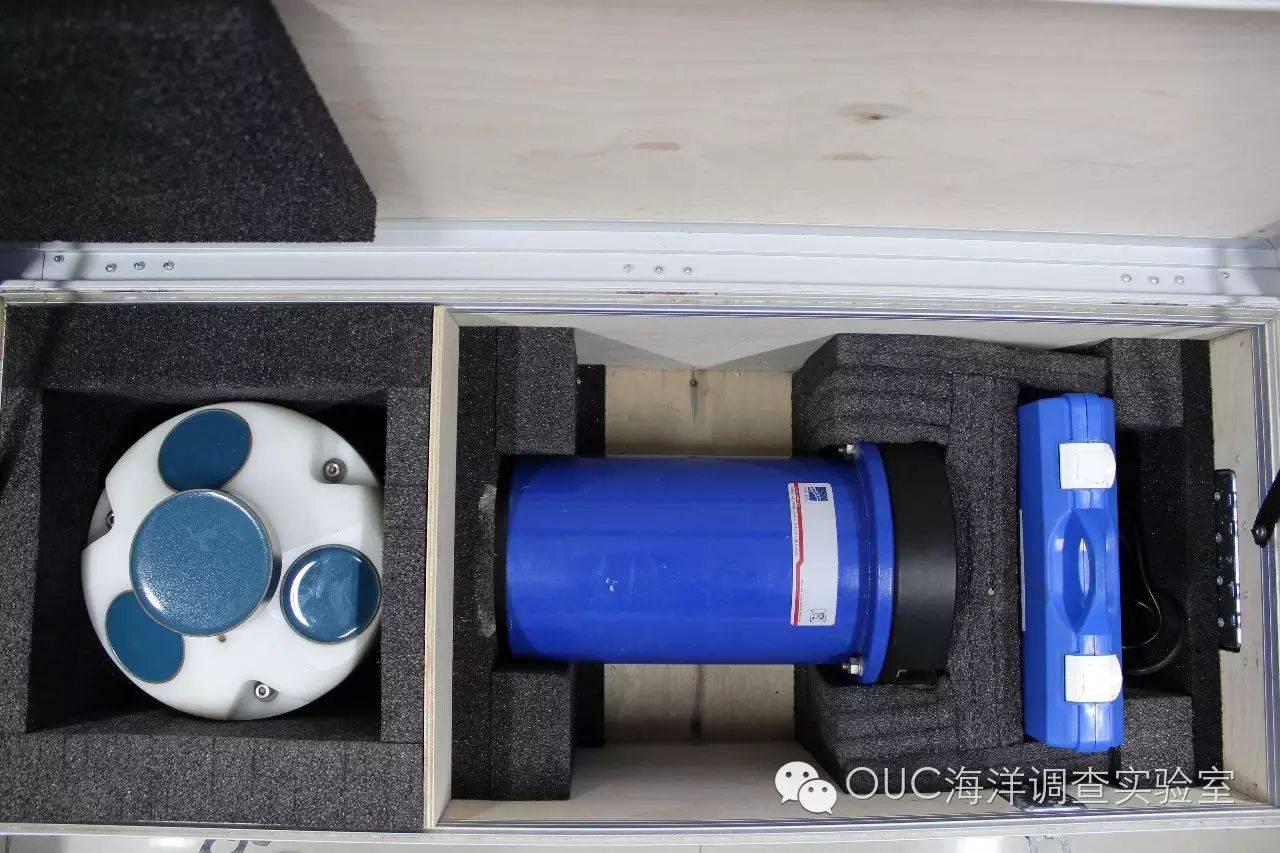

实拍展示

: U- M3 ^* K6 t. Q

设备名称：声学波浪流速剖面仪

英文名称：Acoustic Waves and Currents

型号：AST 600kHz

测量参数：海流的流速、流向，波浪的波高、波向等

仪器公司：挪威Nortek公司

仪器公司简介：

$ G5 n" [5 f$ h& v9 [0 |' ?$ ~

挪威Nortek公司致力于开发和生产声学多普勒流速剖面仪（ADCP）和流速仪，应用于海洋、河流、湖泊和实验室。该公司在中国设有分公司——中国青岛诺泰克测量设备有限公司，还曾于最近到海大进行宣讲，招聘营销人员和技术人员。

工作原理：

1、海流：从名称看便可知，它同ADCP有相似之处。浪龙同样利用多普勒频移原理测量流速剖面。详细内容参见有个ADCP仪器介绍。

2、海浪：浪龙可以测量得到海流原始数据，包括压力、流速和AST。

压力通过测量声信号在水中的衰减，由仪器安装深度和水面波浪频率决定。

AST--AcousticSurface Tracking，声学表面跟踪。浪龙仪器中间的波束向上发射垂直短波波束，声波遇到水气界面很好地被反射回来，通过测量每一个声束从发射到水面再返回的时间，可估计仪器到水面的距离。

压力和流速数据无法直接观察波形，需进一步的后处理，而AST直接测量水面，记录可能精确地看到波浪剖面。

技术参数：

流速测量：

声学频率 ) a. u9 }7 u. Y2 j	600KHz * @: u2 Y  v& T2 V
声学波束 4 o: L5 _! F) }* }	4 波束（垂向1 个，25 度倾角3 个） + o% I3 i1 u( ]& x8 g
流速范围	沿水平方向±10m/s， * ?& e! v4 `* m. [7 u# }$ L: L沿波束方向±5m/s 0 l1 U7 m, u& X& h8 y$ @' o2 f9 O
流速精度	所测流速的1%，
流向（液态倾斜仪的磁通门罗经）精度	2° ' d7 t  V4 P2 B! e) e
流向范围	0~360° 5 j, l1 a) B; B/ o( S$ A2 ~5 {

波浪测量：

最大深度 ( w, d  [- O4 Q6 G# p: e	60m
采样时长 ) d3 C4 e* g0 V	1~50s
压力范围（压敏电阻）	0~50m : l; Q. ~( o: ~
压力精度/分辨率 . W, v& I1 ]) ?6 V	0.25%/优于每一采样满量程的0.005%数据

仪器优势：

优于普通声学波浪流速测量技术：

1.测量并记录由水底至水面的整个水流剖面的各个层次流速流向

2.波高数据由压力传感器（仅对长周期敏感）和AST同时测量给出，可同时测量长周期波和短周期风浪。

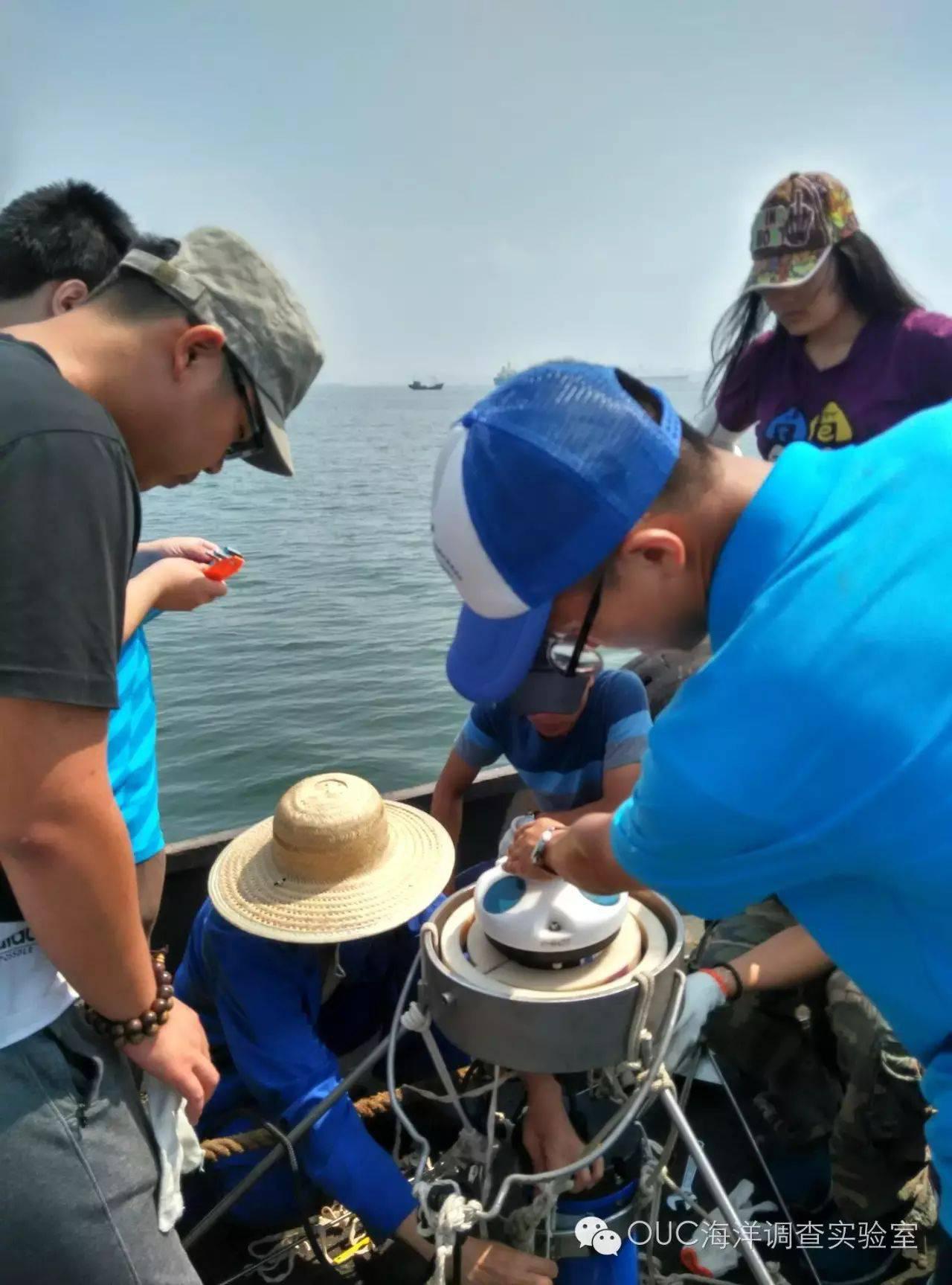

工作照片：

; L3 B" [' x& p& _* n! _# U
