艾克曼海流计

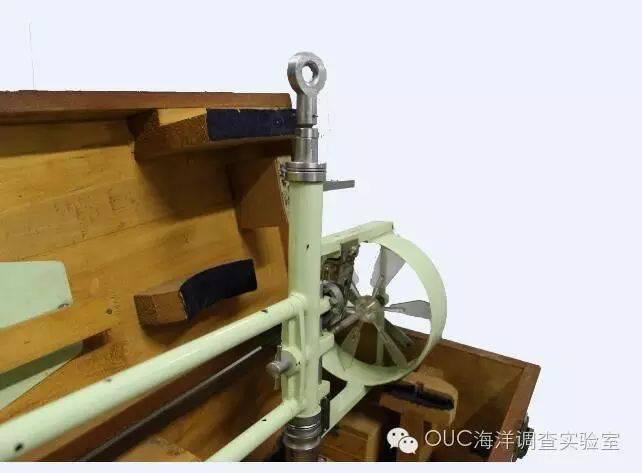

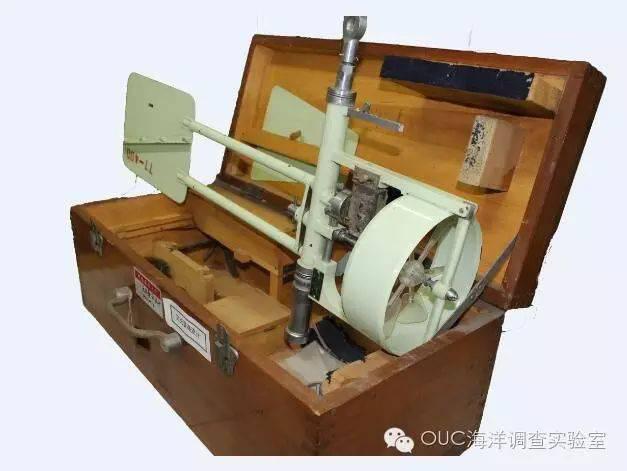

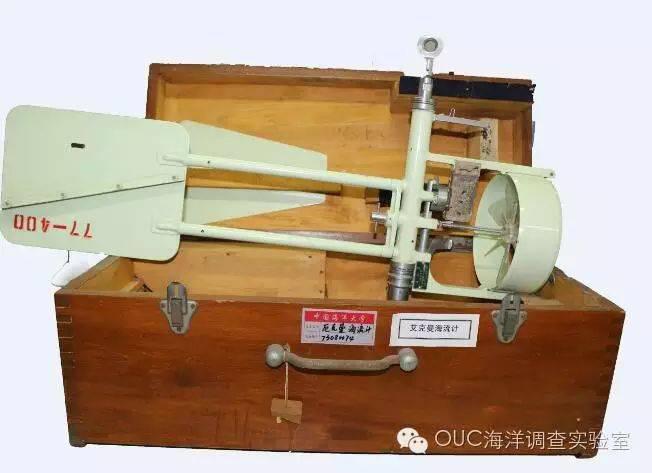

; E0 b$ T1 @- C6 V6 FEkman Current Meter 实拍展示
8 C O- g/ t+ }1 ]0 F设备名称：艾克曼海流计 英文名称：Ekman Current Meter 型号：HLM1 测量参数：流速、流向 仪器产地：苏联仪器细节： 工作原理： 艾克曼海流计依据旋浆叶片受水流推动的转数来确定流速，并用磁盘以及一个悬挂在自由摆动的垂直轴线上的叶片来确定流向，主要由轭架、旋桨、离合器、计数器、流向盒及尾舵等部件构成。该装置通过配置重锤以控制杠杆来达到预计的下方深度，在罗盘底部有36个等分间隔，装置外侧保护圈中的叶片每经过100转便向对应方向的间隔中掉落一个小型金属球，依此计算流速大小和流动方向。
技术参数：
0 A4 P4 F' X5 M& O0 R1 a | 测量范围
1 j2 ^; p$ O7 V5 G! I+ r | 精度
* Q) c( q" U- i2 P1 {1 L | 流速
% Z. v1 ?' O* W0 { | 0.03~3.5 m/s
* j h/ H. ?2 x* R2 V3 K | ±0.05 m/s1 I# Q6 q( b( B+ l3 c: s2 H2 x
| 流向 ^& n* m* H: |
| 0~359.9°9 w) D9 r/ m% V$ u7 f
| 10~15°; Q2 v) a0 {# @. K# } m; A6 b
| 最大测量深度+ O9 C4 ]( D3 W7 @% \' E
| 不受限制
p# Q- ]: n# A3 @, ~ |
优势与缺陷： 艾克曼在1905年(瑞典 物理海洋学家V.W.Ekman）首先设计制造出最初的艾克曼海流计，开创了使用机械式海流计进行测量的先河。最初的仪器设计使得测量变得简易而可靠，但是由于其缺乏连续测量和自记等功能，在每次测量之后必须要拖出水面记录数据并重置内部装置。 随着时代进步和科技发展，艾克曼海流计已经被更先进的测量仪器所取代，但是其在早期的海洋观测和仪器发展过程中仍具有重要的启发意义。
